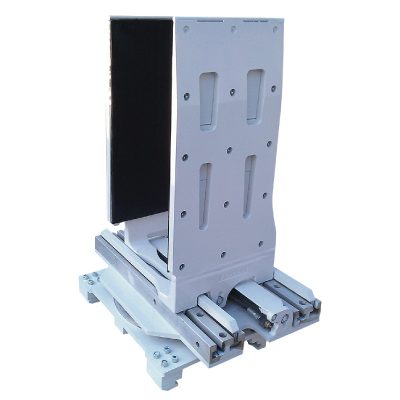

Attacchi per carrello elevatore a doppia staffa

Caratteristiche

---

1.Costruzione durevole della struttura in alluminio con braccio a trave f.

2. Valvola idraulica rigenerativa per una velocità ottimale del braccio.

3. Cuscinetto superiore a braccio scorrevole per una maggiore durata.

4.Progettazione di cuscinetti in gomma vulcanizzata, economicamente.

5. Eccellente visibilità del conducente.

specificazione

Capacità @ Load Center (Kg @ mm)	N. ordine catalogo	Gamma di apertura (Mm)	Montaggio Classe	Altezza del braccio A (Mm)	Lunghezza del braccio B (Mm)	Larghezza telaio D (Mm)	Centro verticale di Gravità VCG (Mm)	Peso (kg)	Spessore effettivo ET (Mm)	Centro orizzontale di Gravità HCG (Mm)
1150@600	CCS15D-001A	380-1530	II	1220	1220	940	320	650	127	439
1600@510	CCS20D-002A	560-1930	II	1200	1065	1040	325	644	127	422
1600@535	CCS20D-003A	560-1930	II	1220	1170	1040	325	651	127	427
1600@585	CCS20D-004A	560-1930	II	1220	1220	1040	315	696	127	447
1600@610	CCS20D-005A	560-1930	II	1220	1220	1040	320	705	127	450
1400@710	CCS20D-006A	560-1930	II	1220	1420	1040	315	770	127	483
1450@685	CCS20D-007A	560-1930	II	1525	1370	1040	380	824	127	485
2300@510	CCS30D-008B	535-1850	III	1525	1015	1015	450	899	152	485
2300@535	CCS30D-009B	535-1850	III	1525	1066	1015	450	906	152	485

Nota:

---

Ottenere la capacità effettiva del carrello elevatore e degli accessori dal produttore del carrello elevatore.

Sono necessari due set di circuito dell'olio aggiuntivo e valvola magnetica sul carrello elevatore.

La gamma a braccio aperto è lo spazio tra la punta di due bracci.

Tutti i morsetti del cartone sono dotati di quattro valvole di regolazione della pressione post.

Si prega di contattare le vendite di HUAMAI

Opzioni

---

Valvola regolatrice di pressione a quattro posizioni

Estensione dell'altezza del cuscinetto

Aumentare lo schienale del carico

Applicazione

---

I morsetti per cartoni sono progettati per l'industria del magazzinaggio, delle bevande, degli elettrodomestici e dell'elettronica, i morsetti per cartoni consentono una movimentazione senza pallet e risparmiano denaro sull'acquisto e sulla manutenzione dei pallet. Migliora anche l'utilizzo dello spazio di magazzino.

Flusso e pressione idraulici

---

Modello	Min. Flusso idraulico (L / min)	Rec. Flusso idraulico (L / min)	Portata idraulica max (L / min)	Min. Pressione idraulica (bar)	Max. Pressione idraulica (bar)
CCS20D	15	25	25	35	160
CCS30D	15	40	40	35	160

Info Veloci

---

Luogo di origine: Fujian, Cina (continente)
Marchio: HUAMAI
Numero modello: CKS30D-101A
Nome prodotto: morsetti per cartoni per carrelli elevatori
Tipo: CCS15D-001A
Classe di montaggio: II
Gamma di apertura (mm): 380-1530 mm
Altezza del braccio (mm): 1220 mm
Lunghezza del braccio (mm): 1220 mm
Larghezza telaio (mm): 940 mm
Centro di gravità verticale VCG (mm): 320 mm
Peso (kg): 650 kg
Spessore effettivo (mm): 127mm

---
